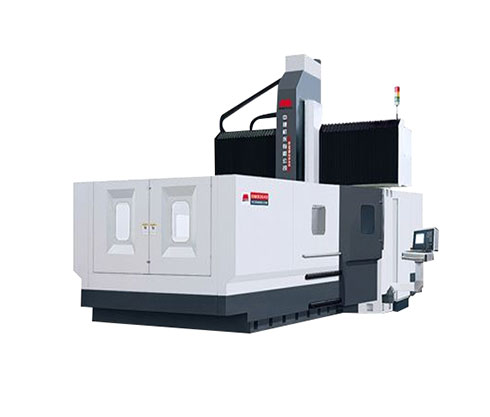

GMB係列五軸龍門加工中心

所屬類別：龍門加工中心

銷售熱線：13019339182

GMB係列五軸龍門加工中心是主要針對中小型模具產品的動工作台結構快速銑削加工中心。它融合國際知名品牌尖端技術於一體，國際化一流配置為用戶提供強有力的質量後盾，極大的降...

GMB係列五軸龍門加工中心參數：

	單位	GMB1620		GMB1630		GMB1640
工作台尺寸	mm	1600×2000		1600×3000		1600×4000
兩立柱間距離	mm	2100		2100		2100
允許荷重	kg	8000		10000		12000
T型槽尺寸	mm×N	22×9		22×9		22×9
工作台行程－X軸	mm	2200		3200		4200
滑鞍行程－Y軸	mm	2300		2300		2300
主軸箱行程－Z軸	mm	1000		1000		1000
大	mm	1200		1200		1200
小	mm	200		200		200
錐孔(7:24)		BT50		BT50		BT50
轉數範圍	r/min	40-6000		40-6000		40-6000
輸出扭矩	N.m	1050/1435	1000/1228	1050/1435	1000/1228	1050/1435	1000/1228
主軸電機功率	kW	30/41	30/37	30/41	30/37	30/41	30/37
切削進給速度範圍	mm/min	1-8000		1-8000		1-8000
X軸	m/min	10		10		10
Y軸	m/min	10		10		10
Z軸	m/min	10		10		10
刀具長度	mm	300		300		300
形式		鏈條式		鏈條式		鏈條式
容量	N	32、40、50、60		32、40、50、60		32、40、50、60
滿刀	mm	φ125		φ125		φ125
相鄰空刀	mm	φ225		φ225		φ225
換刀時間(刀對刀)	S	6		6		6
刀具重量	kg	20		20		20
X軸	mm	0.030(0.020帶光柵尺)		0.035(0.020帶光柵尺)		0.040(0.025帶光柵尺)
Y軸	mm	0.030(0.020帶光柵尺)		0.030(0.020帶光柵尺)		0.030(0.020帶光柵尺)
Z軸	mm	0.020(0.010帶光柵尺)		0.020(0.010帶光柵尺)		0.020(0.010帶光柵尺)
X軸	mm	±0.005/300		±0.005/300		±0.005/300
		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)
Y軸	mm	±0.005/300		±0.005/300		±0.005/300
		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)
Z軸	mm	±0.005/300		±0.005/300		±0.005/300
		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)
X軸	mm	0.018(0.012帶光柵尺)		0.022(0.014帶光柵尺)		0.026(0.016帶光柵尺)
Y軸	mm	0.018(0.012帶光柵尺)		0.018(0.012帶光柵尺)		0.018(0.012帶光柵尺)
Z軸	mm	0.012(0.006帶光柵尺)		0.012(0.006帶光柵尺)		0.012(0.006帶光柵尺)
X軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Y軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Z軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
主機重量	kg	40000		46000		51000
電氣總容量	KVA	89	96	89	96	89	96
數控係統		SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i

	單位	GMB2030		GMB2040
工作台尺寸	mm	2000×3000		2000×4000
兩立柱間距離	mm	2500		2500
允許荷重	kg	12000		14000
T型槽尺寸	mm×N	22×11		22×11
工作台行程－X軸	mm	3200		4200
滑鞍行程－Y軸	mm	2700		2700
主軸箱行程－Z軸	mm	1000		1000
大	mm	1200		1200
小	mm	200		200
錐孔(7:24)		BT50		BT50
轉數範圍	r/min	40-6000		40-6000
輸出扭矩	N.m	1050/435	1000/1228	1050/435	1000/1228
主軸電機功率	kW	30/41	30/37	30/41	30/37
切削進給速度範圍	mm/min	1-8000		1-8000
X軸	m/min	10		10
Y軸	m/min	10		10
Z軸	m/min	10		10
刀具長度	mm	300		300
形式		鏈條式		鏈條式
容量	N	32、40、50、60		32、40、50、60
滿刀	mm	φ125		φ125
相鄰空刀	mm	φ225		φ225
換刀時間(刀對刀)	S	6		6
刀具重量	kg	20		20
X軸	mm	0.035(0.020帶光柵尺)		0.040(0.025帶光柵尺)
Y軸	mm	0.030(0.020帶光柵尺)		0.030(0.020帶光柵尺)
Z軸	mm	0.020(0.010帶光柵尺)		0.020(0.010帶光柵尺)
X軸	mm	±0.005/300(±0.003/300 帶光柵尺)		±0.005/300(±0.003/300 帶光柵尺)
Y軸	mm	±0.005/300(±0.003/300 帶光柵尺)		±0.005/300(±0.003/300 帶光柵尺)
Z軸	mm	±0.005/300(±0.003/300 帶光柵尺)		±0.005/300(±0.003/300 帶光柵尺)
X軸	mm	0.022(0.014帶光柵尺)		0.026(0.016帶光柵尺)
Y軸	mm	0.018(0.012帶光柵尺)		0.018(0.012帶光柵尺)
Z軸	mm	0.012(0.006帶光柵尺)		0.012(0.006帶光柵尺)
X軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Y軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Z軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
主機重量	kg	57000		63000
電氣總容量	KVA	89	96	89	103
數控係統		SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i

	單位	GMB2540		GMB2550		GMB2560
工作台尺寸	mm	2500×4000		2500×5000		2500×6000
兩立柱間距離	mm	3200		3200		3200
允許荷重	kg	18000		20000		22000
T型槽尺寸	mm×N	28×11		28×11		28×11
加工範圍
工作台行程－X軸	mm	4200		5200		6200
滑鞍行程－Y軸	mm	3200		3200		3200
主軸箱行程－Z軸	mm	1000		1000		1000
大	mm	1200		1200		1200
小	mm	200		200		200
主軸
錐孔(7:24)		BT50		BT50		BT50
轉數範圍	r/min	40-6000		40-6000		40-6000
輸出扭矩	N.m	1050/1435	1000/1228	1050/1435	1000/1228	1050/1435	1000/1228
主軸電機功率	kW	30/41	30/37	30/41	30/37	30/41	30/37
切削進給速度範圍	mm/min	1-8000		1-8000		1-8000
X軸	m/min	10		10		10
Y軸	m/min	10		10		10
Z軸	m/min	10		10		10
刀具長度	mm	300		300		300
形式		鏈條式		鏈條式		鏈條式
容量	N	32、40、50、60		32、40、50、60		32、40、50、60
滿刀	mm	φ125		φ125		φ125
相鄰空刀	mm	φ225		φ225		φ225
換刀時間(刀對刀)	S	6		6		6
刀具重量	kg	20		20		20
X軸	mm	0.040(0.025帶光柵尺)		0.045(0.025帶光柵尺)		0.045(0.025帶光柵尺)
Y軸	mm	0.030(0.020帶光柵尺)		0.035(0.020帶光柵尺)		0.035(0.020帶光柵尺)
Z軸	mm	0.020(0.010帶光柵尺)		0.020(0.010帶光柵尺)		0.020(0.010帶光柵尺)
X軸	mm	±0.005/300		±0.005/300		±0.005/300
		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)
Y軸	mm	±0.005/300		±0.005/300		±0.005/300
		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)
Z軸	mm	±0.005/300		±0.005/300		±0.005/300
		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)
X軸	mm	0.026(0.016帶光柵尺)		0.030(0.020帶光柵尺)		0.030(0.020帶光柵尺)
Y軸	mm	0.022(0.014帶光柵尺)		0.022(0.014帶光柵尺)		0.022(0.014帶光柵尺)
Z軸	mm	0.012(0.006帶光柵尺)		0.012(0.006帶光柵尺)		0.012(0.006帶光柵尺)
X軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Y軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Z軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
主機重量	kg	73000		80000		88000
電氣總容量	KVA	89	103	89	103	89	103
數控係統		SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i

	單位	GMB1620		GMB1630		GMB1640
兩立柱間距離	mm	2100		2100		2100
允許荷重	kg	8000		10000		12000
T型槽尺寸	mm×N	22×9		22×9		22×9
工作台行程－X軸	mm	2200		3200		4200
滑鞍行程－Y軸	mm	2300		2300		2300
主軸箱行程－Z軸	mm	1000		1000		1000
大	mm	1200		1200		1200
小	mm	200		200		200
錐孔(7:24)		BT50		BT50		BT50
轉數範圍	r/min	40-6000		40-6000		40-6000
輸出扭矩	N.m	1050/1435	1000/1228	1050/1435	1000/1228	1050/1435	1000/1228
主軸電機功率	kW	30/41	30/37	30/41	30/37	30/41	30/37
切削進給速度範圍	mm/min	1-8000		1-8000		1-8000
X軸	m/min	10		10		10
Y軸	m/min	10		10		10
Z軸	m/min	10		10		10
刀具長度	mm	300		300		300
形式		鏈條式		鏈條式		鏈條式
容量	N	32、40、50、60		32、40、50、60		32、40、50、60
滿刀	mm	φ125		φ125		φ125
相鄰空刀	mm	φ225		φ225		φ225
換刀時間(刀對刀)	S	6		6		6
刀具重量	kg	20		20		20
X軸	mm	0.030(0.020帶光柵尺)		0.035(0.020帶光柵尺)		0.040(0.025帶光柵尺)
Y軸	mm	0.030(0.020帶光柵尺)		0.030(0.020帶光柵尺)		0.030(0.020帶光柵尺)
Z軸	mm	0.020(0.010帶光柵尺)		0.020(0.010帶光柵尺)		0.020(0.010帶光柵尺)
X軸	mm	±0.005/300		±0.005/300		±0.005/300
		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)
Y軸	mm	±0.005/300		±0.005/300		±0.005/300
		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)
Z軸	mm	±0.005/300		±0.005/300		±0.005/300
		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)
X軸	mm	0.018(0.012帶光柵尺)		0.022(0.014帶光柵尺)		0.026(0.016帶光柵尺)
Y軸	mm	0.018(0.012帶光柵尺)		0.018(0.012帶光柵尺)		0.018(0.012帶光柵尺)
Z軸	mm	0.012(0.006帶光柵尺)		0.012(0.006帶光柵尺)		0.012(0.006帶光柵尺)
X軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Y軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Z軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
主機重量	kg	40000		46000		51000
電氣總容量	KVA	89	96	89	96	89	96
數控係統		SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i

	單位	GMB2030		GMB2040
工作台尺寸	mm	2000×3000		2000×4000
兩立柱間距離	mm	2500		2500
允許荷重	kg	12000		14000
T型槽尺寸	mm×N	22×11		22×11
工作台行程－X軸	mm	3200		4200
滑鞍行程－Y軸	mm	2700		2700
主軸箱行程－Z軸	mm	1000		1000
大	mm	1200		1200
小	mm	200		200
錐孔(7:24)		BT50		BT50
轉數範圍	r/min	40-6000		40-6000
輸出扭矩	N.m	1050/435	1000/1228	1050/435	1000/1228
主軸電機功率	kW	30/41	30/37	30/41	30/37
切削進給速度範圍	mm/min	1-8000		1-8000
X軸	m/min	10		10
Y軸	m/min	10		10
Z軸	m/min	10		10
刀具長度	mm	300		300
形式		鏈條式		鏈條式
容量	N	32、40、50、60		32、40、50、60
滿刀	mm	φ125		φ125
相鄰空刀	mm	φ225		φ225
換刀時間(刀對刀)	S	6		6
刀具重量	kg	20		20
X軸	mm	0.035(0.020帶光柵尺)		0.040(0.025帶光柵尺)
Y軸	mm	0.030(0.020帶光柵尺)		0.030(0.020帶光柵尺)
Z軸	mm	0.020(0.010帶光柵尺)		0.020(0.010帶光柵尺)
X軸	mm	±0.005/300(±0.003/300 帶光柵尺)		±0.005/300(±0.003/300 帶光柵尺)
Y軸	mm	±0.005/300(±0.003/300 帶光柵尺)		±0.005/300(±0.003/300 帶光柵尺)
Z軸	mm	±0.005/300(±0.003/300 帶光柵尺)		±0.005/300(±0.003/300 帶光柵尺)
X軸	mm	0.022(0.014帶光柵尺)		0.026(0.016帶光柵尺)
Y軸	mm	0.018(0.012帶光柵尺)		0.018(0.012帶光柵尺)
Z軸	mm	0.012(0.006帶光柵尺)		0.012(0.006帶光柵尺)
X軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Y軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Z軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
主機重量	kg	57000		63000
電氣總容量	KVA	89	96	89	103
數控係統		SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i

	單位	GMB2540		GMB2550		GMB2560
工作台尺寸	mm	2500×4000		2500×5000		2500×6000
兩立柱間距離	mm	3200		3200		3200
允許荷重	kg	18000		20000		22000
T型槽尺寸	mm×N	28×11		28×11		28×11
工作台行程－X軸	mm	4200		5200		6200
滑鞍行程－Y軸	mm	3200		3200		3200
主軸箱行程－Z軸	mm	1000		1000		1000
大	mm	1200		1200		1200
小	mm	200		200		200
錐孔(7:24)		BT50		BT50		BT50
轉數範圍	r/min	40-6000		40-6000		40-6000
輸出扭矩	N.m	1050/1435	1000/1228	1050/1435	1000/1228	1050/1435	1000/1228
主軸電機功率	kW	30/41	30/37	30/41	30/37	30/41	30/37
切削進給速度範圍	mm/min	1-8000		1-8000		1-8000
X軸	m/min	10		10		10
Y軸	m/min	10		10		10
Z軸	m/min	10		10		10
刀具長度	mm	300		300		300
形式		鏈條式		鏈條式		鏈條式
容量	N	32、40、50、60		32、40、50、60		32、40、50、60
滿刀	mm	φ125		φ125		φ125
相鄰空刀	mm	φ225		φ225		φ225
換刀時間(刀對刀)	S	6		6		6
刀具重量	kg	20		20		20
X軸	mm	0.040(0.025帶光柵尺)		0.045(0.025帶光柵尺)		0.045(0.025帶光柵尺)
Y軸	mm	0.030(0.020帶光柵尺)		0.035(0.020帶光柵尺)		0.035(0.020帶光柵尺)
Z軸	mm	0.020(0.010帶光柵尺)		0.020(0.010帶光柵尺)		0.020(0.010帶光柵尺)
X軸	mm	±0.005/300		±0.005/300		±0.005/300
		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)
Y軸	mm	±0.005/300		±0.005/300		±0.005/300
		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)
Z軸	mm	±0.005/300		±0.005/300		±0.005/300
		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)		(±0.003/300 帶光柵尺)
X軸	mm	0.026(0.016帶光柵尺)		0.030(0.020帶光柵尺)		0.030(0.020帶光柵尺)
Y軸	mm	0.022(0.014帶光柵尺)		0.022(0.014帶光柵尺)		0.022(0.014帶光柵尺)
Z軸	mm	0.012(0.006帶光柵尺)		0.012(0.006帶光柵尺)		0.012(0.006帶光柵尺)
X軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Y軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Z軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
主機重量	kg	73000		80000		88000
電氣總容量	KVA	89	103	89	103	89	103
數控係統		SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i

上一篇：2060五軸銑鏜加工中心

下一篇：XK2308龍門加工中心

沈陽第一機床製造有限公司

SHENYANG DIYI MACHINE TOOL MANUFACTURING CO.LTD

沈陽第一機床製造有限公司官方網站

SHENYANG ONE MACHINE

全國服務電話:

400 615 1638

鑽削係列

車削係列

銑削係列

鏜削係列

沈陽第一機床製造有限公司

GMB係列五軸龍門加工中心

所屬類別：龍門加工中心

GMB係列五軸龍門加工中心是主要針對中小型模具產品的動工作台結構快速銑削加工中心。它融合國際知名品牌尖端技術於一體，國際化一流配置為用戶提供強有力的質量後盾，極大的降...

聯係我們

/contact us

公司名：沈陽第一機床製造有限公司

電話：024-81981560
024-83960560

地址：遼寧省沈陽市沈撫新區金楓街75號

熱線：400 615 1638

備案號：遼ICP備2021000430號-1

沈陽第一機床製造有限公司

SHENYANG DIYI MACHINE TOOL MANUFACTURING CO.LTD

沈陽第一機床製造有限公司官方網站

SHENYANG ONE MACHINE

全國服務電話:

400 615 1638

鑽削係列

車削係列

銑削係列

鏜削係列

沈陽第一機床製造有限公司

GMB係列五軸龍門加工中心

所屬類別：龍門加工中心

GMB係列五軸龍門加工中心是主要針對中小型模具產品的動工作台結構快速銑削加工中心。它融合國際知名品牌尖端技術於一體，國際化一流配置為用戶提供強有力的質量後盾，極大的降...

聯係我們

/contact us

公司名：沈陽第一機床製造有限公司

電話：024-81981560 024-83960560

地址：遼寧省沈陽市沈撫新區金楓街75號

熱線：400 615 1638

備案號：遼ICP備2021000430號-1

微信號：13019339182微信二維碼

電話：024-81981560
024-83960560
